เสี้ยววินาทีในหลอดเอกซเรย์:
เมื่ออิเล็กตรอนพุ่งชนเป้า
ทำไมเครื่องถึงขึ้นว่า “กรุณารอ” ทำไมหลอดเอกซเรย์ถึงเป็นของสิ้นเปลือง และ kV กับ mA คุมคนละเรื่องกันอย่างไร ทั้งหมดเริ่มจากเสี้ยววินาทีที่อิเล็กตรอนชนเป้า
ในเสี้ยววินาทีที่กดสวิตช์ถ่าย เกิดอะไรขึ้นภายในหลอดเอกซเรย์ ฟังดูเหมือนวิชาฟิสิกส์ แต่ถ้ารู้เรื่องนี้ จะเข้าใจสามสิ่งที่เจอทุกวันในการทำงาน: ทำไมเครื่องขึ้นว่า “กรุณารอ” ทำไมหลอดเอกซเรย์เป็นของสิ้นเปลือง และทำไม kV กับ mA คุมคนละเรื่องกัน ปรับสลับกันไม่ได้
01ในหลอดเอกซเรย์มีอยู่แค่สองอย่าง: ไส้หลอดกับเป้า

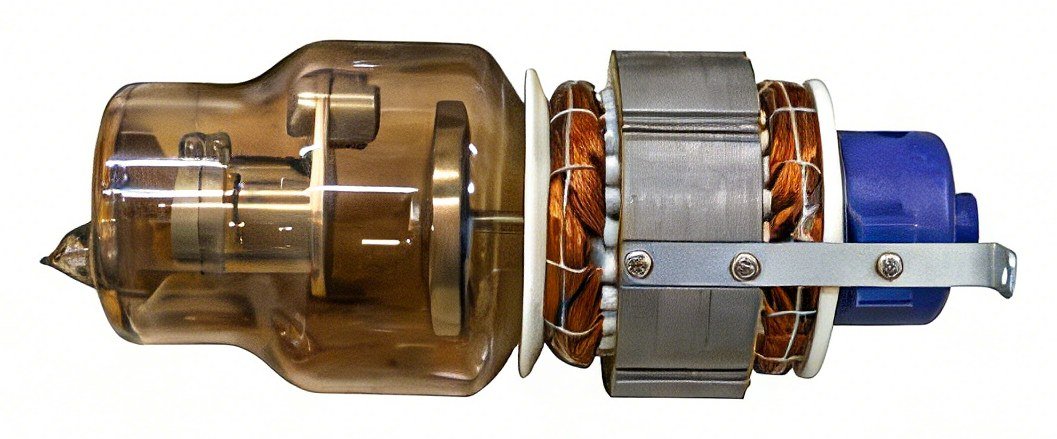

หลอดเอกซเรย์คือหลอดสุญญากาศ (เปลือกแก้วหรือโลหะ) ที่ภายในมีเพียงสองอย่าง คือ ไส้หลอด กับ เป้า เมื่อกดสวิตช์ถ่าย จะมีสามเหตุการณ์เกิดขึ้นต่อเนื่องกันภายในเวลาไม่กี่ในพันวินาที
ไส้หลอดร้อนจนปล่อยอิเล็กตรอน
กระแสไฟทำให้ไส้หลอดร้อนจนอิเล็กตรอนที่ผิว “ระเหย” ออกมารวมเป็นกลุ่มเมฆรอบไส้หลอด ยิ่งไส้หลอดร้อน อิเล็กตรอนยิ่งมาก
ไฟฟ้าแรงสูงเร่งอิเล็กตรอนเข้าหาเป้า
แรงดันหลายหมื่นโวลต์ระหว่างไส้หลอดกับเป้าเร่งอิเล็กตรอนอย่างแรง แรงดันยิ่งสูง อิเล็กตรอนยิ่งเร็วและชนแรงขึ้น
ขั้นที่ 3: อิเล็กตรอนชนเป้า แล้วรังสีเอกซ์ก็เกิดขึ้น — แต่น้อยมาก
เป้ามักทำจากทังสเตน ซึ่งแข็งและทนความร้อนสูง เมื่ออิเล็กตรอนชน พลังงานจะเปลี่ยนไปเป็นสองส่วน: มากกว่า 99% กลายเป็นความร้อน และไม่ถึง 1% กลายเป็นรังสีเอกซ์ รังสีส่วนน้อยนี้ออกทางช่องของหลอด ผ่านแผ่นกรองที่กันรังสีอ่อนซึ่งไม่มีประโยชน์ออกไป แล้วผ่านคอลลิเมเตอร์ที่จำกัดขอบเขตลำรังสี จึงกลายเป็นลำรังสีที่ตกถึงตัวสัตว์
02พูดง่าย ๆ หลอดเอกซเรย์คือเครื่องทำความร้อน
99% ของพลังงานคือความร้อน ส่วนรังสีเอกซ์เป็นแค่ของแถม

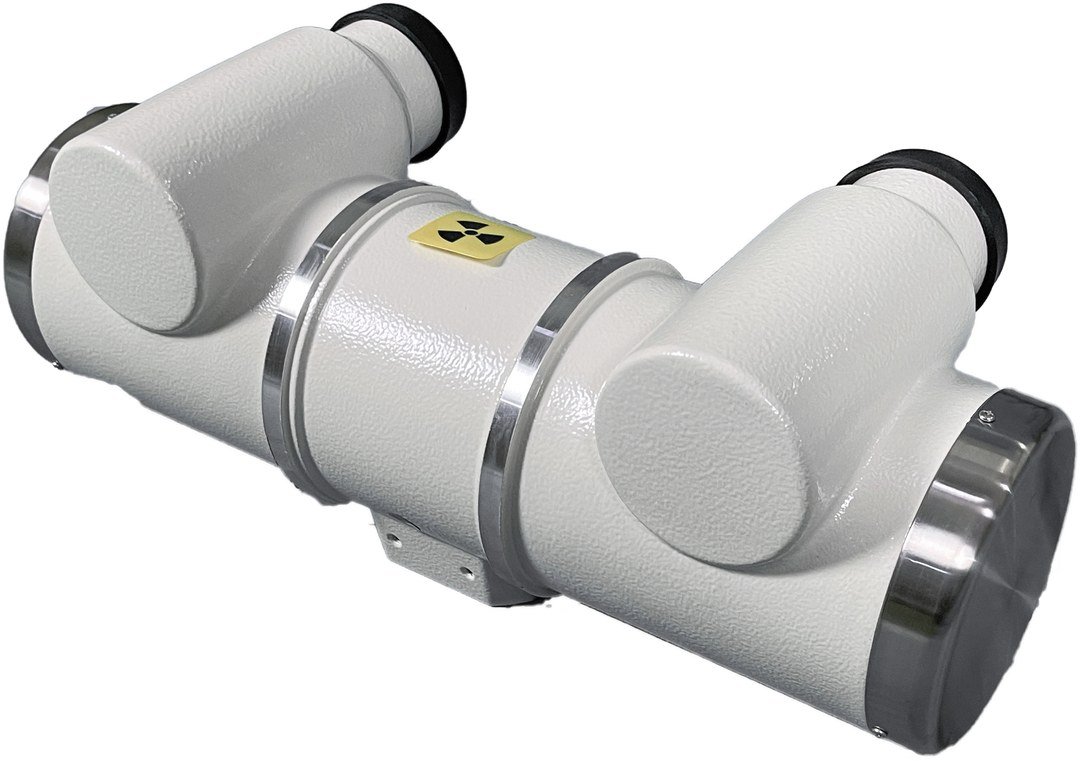

อ่านไม่ผิดครับ สิ่งที่เราจ่ายเงินซื้อคือ 1% นั้น แต่พลังงานเกือบทั้งหมดกลับไปกองเป็นความร้อนอยู่บนหน้าเป้า การออกแบบหลอดเอกซเรย์จึงเป็นเรื่องการระบายความร้อนเสียเป็นส่วนใหญ่: แอโนดต้องหมุน (เสียงหวิ่ว ๆ ตอนเครื่องเตรียมถ่ายคือเสียงโรเตอร์) เพื่อกระจายจุดที่ถูกชนให้ทั่ววง และยังต้องอาศัยน้ำมันฉนวนกับตัวเสื้อหลอดพาความร้อนออกไปอีกชั้น เข้าใจข้อนี้แล้ว “อาการ” หลายอย่างของเครื่องก็อธิบายได้หมด
สัดส่วนพลังงานอิเล็กตรอนที่กลายเป็นรังสีเอกซ์จริง ๆ ที่เหลือคือความร้อนทั้งหมด ข้อเท็จจริงเดียวนี้อธิบายได้ทั้งเรื่องต้องรอเมื่อถ่ายรัว ๆ และเรื่องอายุการใช้งานของหลอด
03รู้สามขั้นนี้แล้ว สี่เรื่องในงานประจำวันก็เข้าใจได้
ทำไมถ่ายรัว ๆ แล้วเครื่องขึ้นว่า “กรุณารอ”
เพราะ 99% ของพลังงานกลายเป็นความร้อนที่กองอยู่บนหน้าเป้า การถ่ายต่อเนื่อง โดยเฉพาะสัตว์ตัวใหญ่ที่ใช้ mAs สูง ทำให้อุณหภูมิเป้าสูงขึ้นเร็วมาก เครื่องจะคำนวณตาม “ความจุความร้อน” และให้รอเมื่อถึงขีดจำกัด นี่ไม่ใช่อาการเสีย แต่คือการป้องกันหลอด การฝืนกดถ่ายต่อก็เท่ากับเผาหลอดของตัวเอง
ทำไมเปิดเครื่องแล้วต้องอุ่นหลอด
เป้าที่ยังเย็นแล้วรับพลังงานมาก ๆ ทันที มีโอกาสร้าว การถ่ายอุ่นหลอดคือการค่อย ๆ เพิ่มอุณหภูมิให้เป้า หลักการเดียวกับที่เราไม่เทน้ำเดือดใส่แก้วที่เย็นจัด
ทำไมหลอดเอกซเรย์เป็นของสิ้นเปลือง
ทุกครั้งที่ไส้หลอดร้อน เนื้อไส้หลอดจะระเหยไปเล็กน้อยจนบางลง และทุกครั้งที่ถูกชน หน้าเป้าก็ถูกกัดจนขรุขระขึ้น ผ่านไปไม่กี่ปีไส้หลอดจะขาดและหน้าเป้าจะเสื่อม มันมีอายุการใช้งานเหมือนยางรถยนต์ ใช้หนักก็ต้องเปลี่ยนเร็ว
ทำไมจุดโฟกัสถึงมีเล็กกับใหญ่
บริเวณเล็ก ๆ ที่อิเล็กตรอนตกกระทบเป้าเรียกว่าจุดโฟกัส จุดโฟกัสเล็กให้ภาพคมกว่า (ความเบลอเชิงเรขาคณิตน้อย) ส่วนจุดโฟกัสใหญ่ทนความร้อนได้มากกว่า เหมาะกับสัตว์ตัวใหญ่และปริมาณรังสีสูง
ขนาดของจุดโฟกัสไม่ได้เปลี่ยนขึ้นมาลอย ๆ: ภายในหลอดมักมีไส้หลอดสองเส้นที่ขนาดต่างกัน จุดไส้หลอดเส้นเล็กก็ได้จุดโฟกัสเล็ก จุดเส้นใหญ่ก็ได้จุดโฟกัสใหญ่ ดังนั้นการกดเลือก “โฟกัสใหญ่/เล็ก” บนเครื่อง แท้จริงคือการสลับว่าจะใช้ไส้หลอดเส้นไหน ซึ่งย้อนกลับไปที่ขั้นที่ 1 นั่นเอง และการเลือกนี้ก็คือการแลกกันระหว่างความคมชัดกับความทนความร้อน
ทั้งสามข้อนี้ไม่ต้องใช้เงินสักบาท แต่ช่วยยืดอายุหลอดเอกซเรย์ได้จริง
หลอดเอกซเรย์คือเครื่องทำความร้อน 99% และเป็นหลอดรังสีเอกซ์เพียง 1%
ให้มันได้พักบ้าง
ที่มาของตัวเลข：“พลังงานอิเล็กตรอนไม่ถึง 1% เปลี่ยนเป็นรังสีเอกซ์ ที่เหลือกลายเป็นความร้อน” เป็นข้อสรุปมาตรฐานทางฟิสิกส์รังสีในช่วง kV ที่ใช้วินิจฉัย
